鹽霧試驗是一種主要利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗。以下主要介紹鹽霧腐蝕試驗的測試方法。

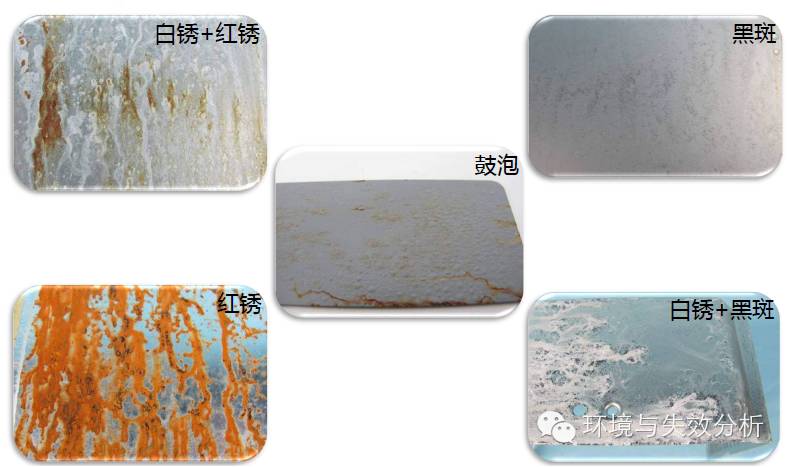

1. 按照腐蝕物的特征進行表述

這種方法是根據鹽霧試驗后腐蝕物的外觀特征來進行表述，常見電鍍件鹽霧試驗后的腐蝕特征，如：

鋼鐵件鍍鋅，灰色或黑色鍍層腐蝕物和棕色鐵銹鋅易受氯離子浸蝕﹐故在海水中不穩定;

鋼鐵件鍍鎘，灰色或黑色鍍層腐蝕物和棕色鐵銹;

鋼鐵件鍍鉻， 棕色鐵銹;

銅鍍銀 ，綠色銅銹;

銅鍍錫 ，灰色鍍層腐蝕物和綠色銅銹。

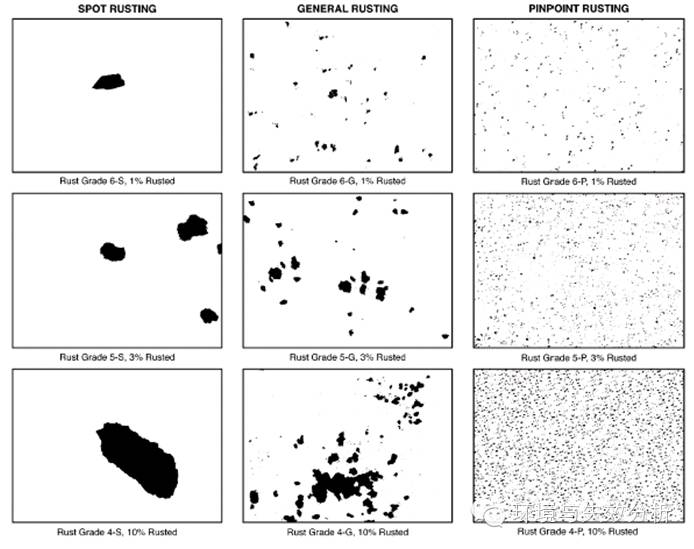

2.按照腐蝕面積的百分比進行表述

這種方法適應于平板狀樣品。如果試驗時間較短或樣品外形復雜，腐蝕面積較難測定。

采用這種方法的標準有：GB/T6461-2002《金屬基體上金屬和其它無機覆蓋層經腐蝕試驗后的試樣和試件的評級》等。

GB/T6461-2002的計算公式：A，腐蝕覆蓋面積占總面積的百分數;R，保護等級(見表6)，分為0～10級。

3. 按照腐蝕率進行表述

采用這種方法的標準有ASTM B537《StandardPractice for Rating of Electroplated Panels Subjected to Atmospheric Exposure》等。

這種方法以5×5(mm)作為一個小方格，把試樣主要表面劃分為很多個小方格，計算試樣的腐蝕率。

4.按照重量增減進行表述

這種方法是根據腐蝕物會造成樣品重量發生變化，稱量樣品在試驗前后重量變化，分為失重法和增重法。這兩種方法所用的通常都是平板狀樣品。

失重法就是使用能夠溶解腐蝕物，同時對樣品自身又不起化學反應的化學溶劑，把試驗后樣品上的腐蝕物溶解掉，讓試驗后樣品的重量比試驗前輕的一種表述方法。失重法的表示方法為：試驗后單位試樣面積失去重量的數值。

增重法直接測量試驗后單位試樣面積增加重量的數值。

5.按照經驗劃分腐蝕程度進行表述

這種方法是根據實際工作經驗對鹽霧試驗后的樣品劃分腐蝕程度，是一種很粗糙的表述方法。通常使用下列表述語句：腐蝕非常嚴重、腐蝕嚴重、中等腐蝕、輕微腐蝕、很輕微的腐蝕、外觀良好等。

相關測試儀器

Q-fog 鹽霧試驗箱有600升和1100升兩種規格尺寸可供選擇，可用于進行包含干燥、鹽霧、鹽水噴淋、靜止等環境循環的腐蝕測試
