1GB/T 16776- 2005范圍

GB/T 16776- 2005B標(biāo)準(zhǔn)規(guī)定了建筑用硅酮結(jié)構(gòu)密封膠(簡(jiǎn)稱硅酮結(jié)構(gòu)膠)的術(shù)語(yǔ)、分類和標(biāo)記、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、包裝、標(biāo)志、運(yùn)輸和貯存。

GB/T 16776- 2005標(biāo)準(zhǔn)適用于建筑幕墻及其他結(jié)構(gòu)粘接裝配用硅酮結(jié)構(gòu)密封膠。

2 GB/T 16776- 2005規(guī)范性引用文件

下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

GB /T 531-1999 橡膠袖珍硬度計(jì)壓人硬度試驗(yàn)方法(ISO 7619:1986,Rubber-Determination hardness by means of pocket hardness meters,IDT)

GB /T 13477.1 -2003 建筑密封材料試驗(yàn)方法第1部分:試驗(yàn)基材的規(guī)定(ISO 13640:1999,Building construction-Jointing products-Specifications for test substrates,MOD)

GB /T 1 3477.3 -2003 建筑密封材料試驗(yàn)方法第3部分:使用標(biāo)準(zhǔn)器具測(cè)定密封材料擠出性的方法(ISO 9048:1 987,B uilding construction-Jointing products-Determination ofe xtrudability of sealants using standardized apparatus,MOD)

GB / T 13477.5 -2003 建筑密封材料試驗(yàn)方法第5部分:表干時(shí)間的測(cè)定

GB / T 13477.6 -2003 建筑密封材料試驗(yàn)方法第6部分:流動(dòng)性的測(cè)定(ISO 7390:1987,Building construction-Jointing products-Determination of resistance to flow,MOD)

GB /T 13477.8 -2003 建筑密封材料試驗(yàn)方法第8部分:拉伸粘結(jié)性的測(cè)定(ISO 8339:1984,Building construction-Jointing products- Sealants-Determination of tensile properties,MOD)

GB /T 13477.1 8-2003 建筑密封材料試驗(yàn)方法第18部分:剝離粘結(jié)性的測(cè)定

GB /T 14682 建筑密封材料術(shù)語(yǔ)

JC /T 4 8 5-19920997) 建筑窗用彈性密封劑

3 GB/T 16776- 2005術(shù)語(yǔ)和定義

GB/T 14682確定的術(shù)語(yǔ)和定義適用于本標(biāo)準(zhǔn)。

4GB/T 16776- 2005 分類和標(biāo)記

4. 1 型別

產(chǎn)品按組成分單組分型和雙組分型，分別用數(shù)字1和2表示。

4.2 適用基材類別

按產(chǎn)品適用的基材分類，代號(hào)表示以下:

4.3產(chǎn)品標(biāo)記

產(chǎn)品按型別、適用基材類別、本標(biāo)準(zhǔn)號(hào)順序標(biāo)記

示例:適用于金屬、玻璃的雙組分硅酮結(jié)構(gòu)膠標(biāo)記為:2MG GB 16776--2003

5GB/T 16776- 2005 要求

5. 1 外觀

5.1.1 產(chǎn)品應(yīng)為細(xì)膩、均勻膏狀物，無(wú)氣泡、結(jié)塊、凝膠、結(jié)皮，無(wú)不易分散的析出物。

5. 1.2 雙組分產(chǎn)品兩組分的顏色應(yīng)有明顯區(qū)別。

5.2 物理力學(xué)性能

產(chǎn)品物理力學(xué)性能應(yīng)符合表1要求

表 1 產(chǎn)品物理力學(xué)性能

5.3 硅酮結(jié)構(gòu)膠與結(jié)構(gòu)裝配系統(tǒng)用附件的相容性應(yīng)符合附錄A規(guī)定，硅酮結(jié)構(gòu)膠與實(shí)際工程用基材的粘結(jié)性應(yīng)符合附錄B規(guī)定。

5.4 報(bào)告23℃時(shí)伸長(zhǎng)率為1000,20%及40%時(shí)的模量。

6 GB/T 16776- 2005試驗(yàn)方法

6. 1 試驗(yàn)基本要求

6.1.1 標(biāo)準(zhǔn)試驗(yàn)條件

溫 度 (2 3士2)0C、相對(duì)濕度(50士5)%0

6.1.2 試驗(yàn)樣品的準(zhǔn)備

所有試驗(yàn)樣品應(yīng)以包裝狀態(tài)在6.1.1標(biāo)準(zhǔn)試驗(yàn)條件下放置24h 。雙組分試驗(yàn)樣品兩組分的混合比例應(yīng)符合供方規(guī)定，其中A組分(基膠)取樣量至少500 g,混合應(yīng)在負(fù)壓0. 095 MPa以下真空條件下進(jìn)行，混合時(shí)間約5 min,

6.2 外觀

目測(cè)檢查。

6.3 下垂度

按 G B/ T 13477.6 -2003中7.1試驗(yàn)。試驗(yàn)?zāi)＞叩牟蹆?nèi)尺寸為寬20m m、深10m m，試驗(yàn)溫度為(50士2)0C。

6.4 擠出性

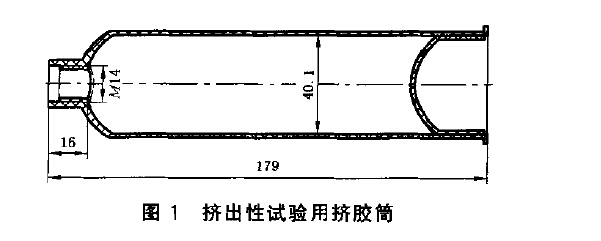

按 GB/ T 13477.3 -2003試驗(yàn)，采用圖1聚乙烯擠膠筒，裝填容量為177m L，不安裝擠膠嘴，擠膠氣壓為0.340 MPa,測(cè)定一次將全部樣品擠出所需的時(shí)間，精0. 1S。試驗(yàn)次數(shù)為一次。

6.5 適用期

雙組分樣品按6.1.2混合后裝人圖1擠膠筒內(nèi)，密封尾塞，從兩組分混合時(shí)開(kāi)始計(jì)時(shí)，20min時(shí)按6.4 測(cè)定擠出性，應(yīng)不大于10s 。試驗(yàn)次數(shù)為一次。

6.6 表干時(shí)間

按GB/T 13477.5 -2003第8.1條試驗(yàn)。

6.7 硬度

在PE膜上平放6.9 .1 d )金屬模框，將試驗(yàn)樣品擠注在模框內(nèi)，刮平后除去模框按6,8 .2 c)養(yǎng)護(hù);揭去PE膜制得試樣，按GB/T 531-1999采用邵爾A型硬度計(jì)試驗(yàn)。

6.8 拉伸粘結(jié)性及拉伸模，

6.8. 1 試件形狀和尺寸

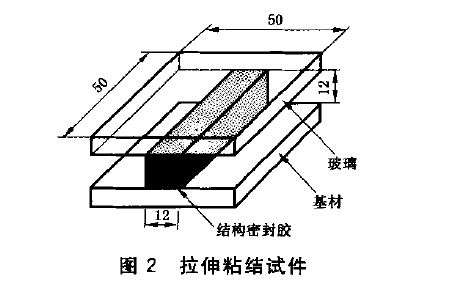

試件應(yīng)符合圖2規(guī)定。基材按產(chǎn)品適用的基材類別選用:

M 類 — 符合GB/T 13477,1 -2003,鋁板厚度不小于3mm;

G 類 — 清潔、無(wú)鍍膜的無(wú)色透明浮法玻璃，厚度5m m--8m m;

Q 類 — 供方要求的其他基材。

6.8.2 試件制備和養(yǎng)護(hù)

a) 按GB/T 13477.8 -2003制備試件，每5個(gè)試件為一組

b) 每個(gè)試件必須有一面選用G類基材。

c) 制備后的試件按以下條件養(yǎng)護(hù):

1) 雙組分硅酮結(jié)構(gòu)膠的試件在標(biāo)準(zhǔn)條件下放置14d ;

2) 單組分硅酮結(jié)構(gòu)膠的試件在標(biāo)準(zhǔn)條件下放置21d ;

3) 在不損壞試件條件下，養(yǎng)護(hù)期間擋塊應(yīng)盡早分離。

6. 8.3 試驗(yàn)步驟

按GB/ T 13 477.8- 2003進(jìn)行試驗(yàn)。粘結(jié)破壞面積的測(cè)量和計(jì)算，采用透過(guò)印制有1mm X 1 mm 網(wǎng)格線的透明膜片，測(cè)量拉伸粘結(jié)試件兩粘結(jié)面上粘結(jié)破壞面積較大面占有的網(wǎng)格數(shù)，精確到1格(不足一格不計(jì))。粘結(jié)破壞面積以粘結(jié)破壞格數(shù)占總格數(shù)的百分比表示。

報(bào)告拉伸粘結(jié)強(qiáng)度，同時(shí)報(bào)告粘結(jié)破壞面積。

6.8.4 23℃時(shí)拉伸粘結(jié)性、最大拉伸強(qiáng)度時(shí)伸長(zhǎng)率和拉伸模f

試 驗(yàn) 溫 度(23士2)0C，取一組試件按6.8.3 試驗(yàn)和報(bào)告;同時(shí)記錄最大拉伸強(qiáng)度時(shí)的伸長(zhǎng)率，報(bào)告最大拉伸強(qiáng)度時(shí)的伸長(zhǎng)率的算術(shù)平均值;同時(shí)記錄并報(bào)告伸長(zhǎng)率1000,20%和40%的模量，各取其算術(shù)平均值。

6.8.5 90℃時(shí)的拉伸粘結(jié)性

取一組試件在(9。士2)℃條件下放置1h，在同一溫度下按6.8 .3 試驗(yàn)。

6.8.6 一30℃ 時(shí)的拉伸粘結(jié)性

取一組試件在(-30士2)℃條件下放置1h，在同一溫度下按6.8.3 試驗(yàn)。

6.8. 7 漫水后拉伸粘結(jié)性

取一組試件浸入溫度為(23士2)℃的蒸餾水或去離子水中，保持7d后取出并在10m in內(nèi)按6.8 .3試驗(yàn)。

6.8.8 水一紫外線光照后的拉伸粘結(jié)性

取一組試件按JC/T 485-1992第5.12 條規(guī)定，采用蒸餾水或去離子水連續(xù)試驗(yàn)300h ，在標(biāo)準(zhǔn)條件下放置2h，按6.8.3試驗(yàn)。

6.9 熱老化

6.9. 1 試驗(yàn)器具

a) 鼓風(fēng)干燥箱:控溫精度±2℃;

b) 天平:精度為1m g;

C 鋁板:尺寸為150mm X 80mm X 0.5m m-1.5 mm;

d) 金屬模框:內(nèi)框尺寸130mm X 40mm X 6.5m m;

e) 刮刀。

6.9.2 試驗(yàn)步驟

取三塊潔凈的鋁板，其中兩塊用作試驗(yàn)試件稱量并記錄質(zhì)量(m )，一塊用作對(duì)比試件。

在鋁板上平放金屬模框，將硅酮結(jié)構(gòu)膠刮涂在模框內(nèi)并用刮刀刮平，除去模框制成試件，稱量并記錄試驗(yàn)試件的質(zhì)量(。:)。試件在標(biāo)準(zhǔn)條件下放置7d，試驗(yàn)試件在(9。士2)℃鼓風(fēng)干燥箱中，保持21 d;

對(duì)比試件在標(biāo)準(zhǔn)條件下放置21 d.

從干燥箱中取出試驗(yàn)試件，在標(biāo)準(zhǔn)條件下冷卻1h后分別稱量并記錄質(zhì)量(m )。

以下標(biāo)準(zhǔn)信息來(lái)自互聯(lián)網(wǎng)搜索整理，僅供學(xué)習(xí)使用,可以免費(fèi)下載。

歡迎了解專業(yè)工程師提供的GB/T 16776- 2005標(biāo)準(zhǔn)解讀，請(qǐng)加微信。
